Akku und Ladegerät

Achtung

Es dürfen nur Originalakkus verwendet werden, die direkt vom Hersteller oder einem autorisierten Händler bezogen werden.

Vorsicht

Akkus mit sichtbaren Beschädigungen dürfen nicht verwendet oder eingeschaltet werden. Kontaktieren Sie schnellstmöglich den Hersteller oder einen autorisierten Händler. Der beschädigte Akku muss an einem sicheren Ort zwischengelagert werden.

Achtung

Beachten Sie unbedingt das Kapitel (→Inbetriebnahme und Fahren), bevor der Akku in das Kart eingebaut wird.

Achtung

Akkus dürfen nur mit dem originalen Ladegerät geladen werden. Beachten Sie auch die separat mitgelieferte Bedienungsanleitung des Ladegeräts.

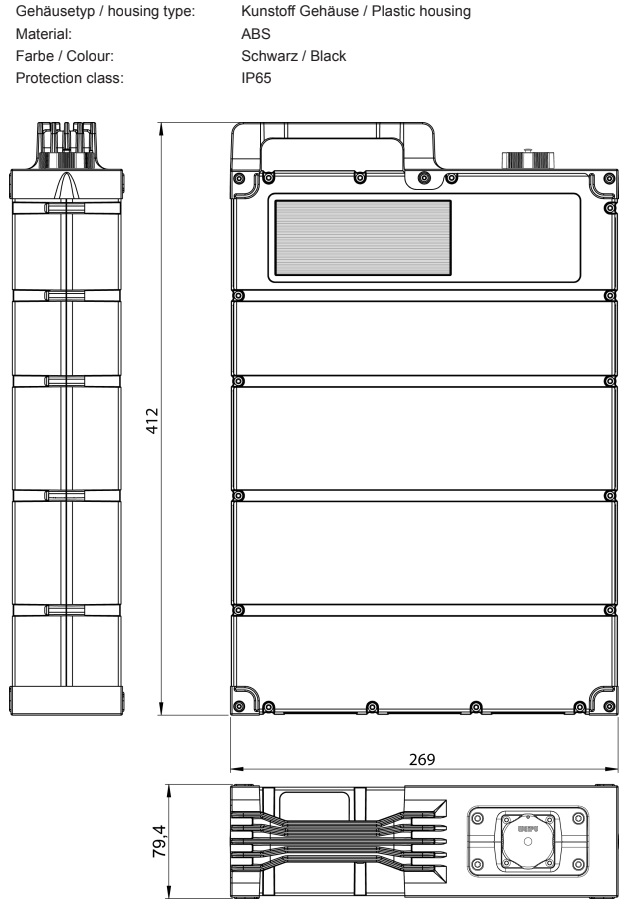

Akkugehäuse

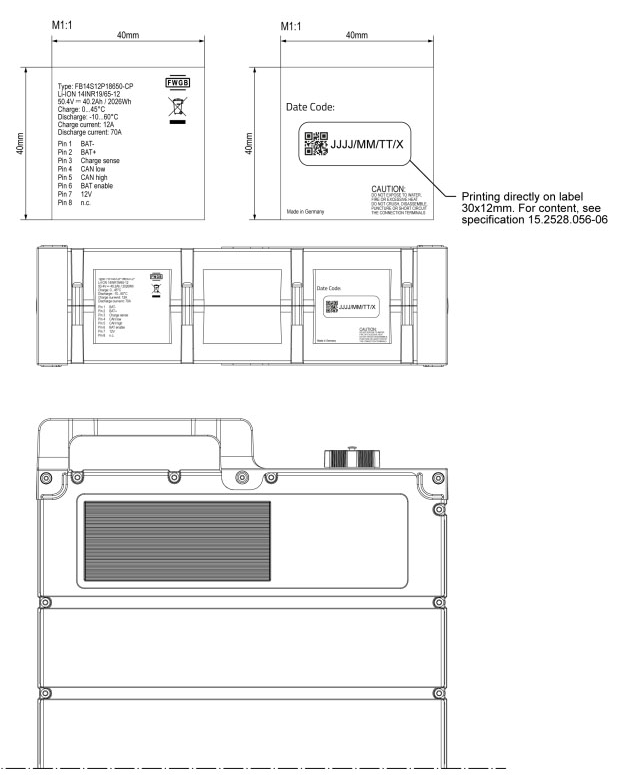

Beschriftung am Gehäuse (Identifikation)

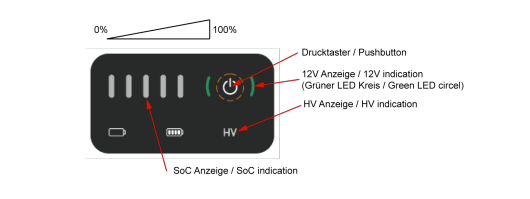

Display am Akku

Die Batterie ist mit einem Foliendisplay ausgestattet, auf dem unterschiedliche Informationen angezeigt werden, die Anzeigeelemente sind:

• LED-Display mit 5 Balken

• Grüner LED-Kreis

• HV-Anzeige

• Drucktaster [Power]

Anzeige des Ladezustands am Akku

Anzeige des Ladezustands, wenn der Akku nicht im Kart eingebaut ist:

• Durch kurzen Druck (<1 Sekunde) auf den Power-Drucktaster schaltet sich der Akku ein und der Ladezustand wird für ca. 2 Sekunden auf der Balkenanzeige angezeigt.

• Danach leuchten wechselseitig 3 bzw. 5 LED-Balken.

• Ein weiterer kurzer Druck auf den Power-Drucktaster zeigt wieder für ca. zwei Sekunden den Ladestand.

• Zum Ausschalten der Batterie den Power-Drucktaster lange (ca. 2 Sekunden) drücken, die Batterie schaltet sich aus, die Balkengrafik läuft einmal durch und der grüne LED-Kreis erlischt.

Anzeige des Ladezustands, wenn der Akku im Kart eingebaut ist:

Achtung

Beachten Sie unbedingt das Kapitel (→Inbetriebnahme und Fahren), bevor der Akku in das Kart eingebaut wird.

• Nach dem Einschalten des Karts wird der Ladezustand für ca. 2 Sekunden auf den 5 Balken des LED-Displays angezeigt. Danach erlischt die Anzeige bei normaler Funktion.

• Alternativ, bzw. später kann der Ladestand am (→Multifunktionsdisplay) und der (→Smartphone-App) angezeigt werden.

• Nach dem Ausschalten des Karts schaltet sich die Batterie automatisch aus.

Ladegerät und Laden der Akkus

Achtung

Akkus dürfen nur mit dem originalen Ladegerät geladen werden. Beachten Sie auch die separat mitgelieferte Bedienungsanleitung des Ladegeräts.

Warnung

Laden Sie Akkus nur in trockener Umgebung und unter Aufsicht. Der Temperaturbereich für das Laden liegt zwischen 0° C und 45° C.

Achtung

Die Steckverbinder am Akku und Ladegerät müssen trocken und frei von Verschmutzung sein. Achten Sie auf die korrekte Orientierung des Ladesteckers und wenden Sie keine Gewalt beim Aufstecken an.

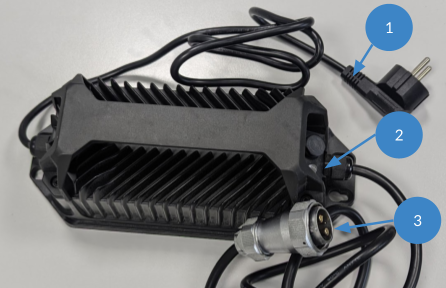

1. Netzstecker (Schuko 230V / max. 600 W)

2. Status-LED (rot / grün)

3. Akku-Ladestecker

Der Akku kann in jedem Ladezustand geladen werden. Das interne BMS (Batterie-Management-System) schützt den Akku vor Überladung und Übertemperatur.

Schritte zum Laden des Akkus:

1. Trennen Sie ggf. das Ladegerät vom Netz durch Ziehen des Netzsteckers (1).

2. Schalten Sie ggf. den Akku durch langen Druck auf den Power-Drucktaster aus.

3. Schalten Sie den Akku am Power-Drucktaster ein → der grüne LED-Kreis geht an, der Ladezustand wird angezeigt (→Anzeige des Ladezustands).

4. Warten Sie kurz, bis die Balkenanzeige abwechselnd mit 3 und 5 LEDs leuchtet.

5. Stecken Sie den Akku-Ladestecker (3) am Akku ein und verriegeln Sie ihn. → Die [HV]-Anzeige am Akku geht an, die LED-Balken am Akku zeigen ein Lauflicht.

6. Stecken Sie erst dann den Netzstecker des Ladegeräts (1) in eine zugelassene Schuko-Steckdose ein. → Sie hören ein leises „Klicken“ und die LED am Ladegerät (2) leuchtet dauerhaft rot.

7. Warten Sie, bis die LED am Ladegerät dauerhaft grün leuchtet (je nach Ladezustand bis zu 4 Stunden). → Der Ladevorgang ist abgeschlossen.

8. Trennen Sie das Ladegerät vom Netz durch Ziehen des Netzsteckers (1).

9. Ziehen Sie den Akku-Ladestecker (3) am Akku ab.

10. Schalten Sie den Akku durch langen Druck auf den Power-Drucktaster aus.

⇨ Zeigen die LEDs am Ladegerät oder Akku etwas anderes an als beschrieben, den Ladevorgang bei Schritt 1 neu starten und die Anweisungen genau beachten.

Warnung

Sollte die LED am Ladegerät rot blinken (0,5 Hz, 2-9 mal) und 5 Sekunden Pause, dann liegt ein Fehler vor. Das Ladegerät sofort vom Netz trennen und Akku-Ladestecker ausstecken. Es ist schnellstmöglich der Hersteller oder autorisierte Händler zu kontaktieren. Der Akku muss an einem sicheren Ort zwischengelagert werden.

Unterbrechen des Ladevorgangs:

1. Trennen Sie das Ladegerät vom Netz durch Ziehen des Netzsteckers (1).

2. Ziehen Sie den Akku-Ladestecker (3) am Akku ab.

3. Schalten Sie den Akku durch langen Druck auf den Power-Drucktaster aus.

Laden mehrere Akkus am Laderack

Warnung

Laden Sie Akkus nur in trockener Umgebung und unter Aufsicht. Der Temperaturbereich für das Laden liegt zwischen 0° C und 45° C.

Achtung

Die Steckverbinder am Akku und Ladegerät müssen trocken und frei von Verschmutzung sein. Achten Sie auf die korrekte Orientierung des Ladesteckers und wenden Sie keine Gewalt beim Aufstecken an.

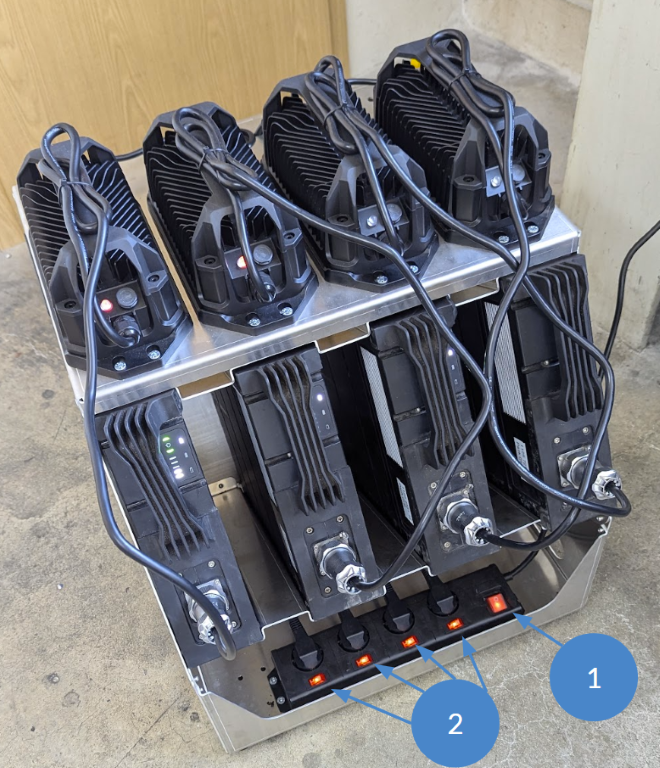

1. Hauptschalter

2. Ladeschalter

Schritte zum Laden mehrerer Akkus:

1. Stecken Sie das Laderack in eine zugelassene Schuko-Steckdose ein (min. 2400 W / 10 A).

2. Schalten Sie den Hauptschalter (1) ein → Der Hauptschalter muss leuchten. Andernfalls prüfen Sie die Steckdose bzw. die Sicherung.

3. Schalten Sie ggf. die Ladeschalter aus → Die Ladeschalter dürfen nicht leuchten.

4. Setzen Sie die Akkus in das Laderack ein, Display oben, Steckverbindung unten.

5. Schalten Sie die Akkus am Power-Drucktaster ein → der grüne LED-Kreis geht an, der Ladezustand wird angezeigt (→Anzeige des Ladezustands).

6. Warten Sie kurz, bis die Balkenanzeige abwechselnd mit 3 und 5 LEDs leuchtet.

7. Stecken und verriegeln Sie den Akku-Ladestecker (3) am Akku. Die [HV]-Anzeige am Akku geht an, die LED-Balken am Akku zeigen ein Lauflicht.

8. Schalten Sie erst dann den Ladeschalter (2) des jeweiligen Ladegeräts ein, Sie hören ein leises „Klicken“ und die LED am entsprechenden Ladegerät leuchtet dauerhaft rot.

9. Warten Sie, bis die LED am Ladegerät dauerhaft grün leuchtet (je nach Ladezustand bis zu 4 Stunden). Der Ladevorgang ist abgeschlossen.

10. Schalten Sie das entsprechende Ladegerät aus (2).

11. Ziehen Sie den Akku-Ladestecker am Akku ab.

12. Schalten Sie den Akku durch langen Druck auf den Power-Drucktaster aus.

Unterbrechen des Ladevorgangs:

1. Schalten Sie das jeweilige Ladegerät aus (2).

2. Ziehen Sie den Akku-Ladestecker am Akku ab.

3. Schalten Sie den Akku durch langen Druck auf den Power-Drucktaster aus.

Wenn kein Akku mehr geladen wird:

1. Schalten Sie das Laderack aus (1).

2. Stecken Sie das Laderack aus und verstauen Sie alle Kabel so im Gehäuse, dass sie nicht gequetscht oder eingeklemmt werden.

Lagerung und Transport des Akkus

Vorsicht

Akkus mit sichtbaren Beschädigungen dürfen nicht gelagert, verschickt, verwendet oder eingeschaltet werden. Kontaktieren Sie schnellstmöglich den Hersteller oder einen autorisierten Händler. Der beschädigte Akku muss an einem sicheren Ort zwischengelagert werden.

Hinweis

Es wird empfohlen, die Akkus stets im Originalkarton zu lagern. Außerdem muss der Staubschutzdeckel mit Gummidichtung auf dem Steckerkontakt des Akkus angebracht sein. Der Versand darf nur im zugelassenen Originalkarton erfolgen. Beim Versand muss darauf geachtet werden, dass bei Umverpackungen das Gefahrgutetikett von außen sichtbar ist.

Hinweis

Die Richtlinien VdS 3103 : 2019-06 (03) und ADR 2023 bieten Hilfe und Anleitung beim Transport und der Lagerung von Lithium-Ionen Akkus. Halten Sie Rücksprache mit dem Versicherer oder Paketdienst.

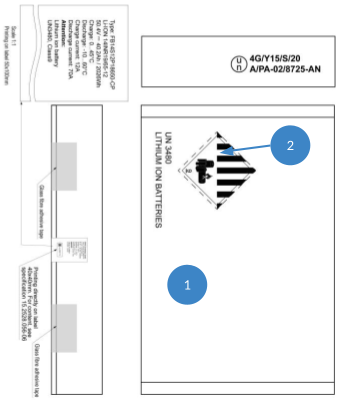

1. zugelassener Transportkarton aus Pappe

2. Gefahrgutetikett Klasse 9 - Lithium-Batterien - 100 x 100 mm (UN 3480)

Lagerbedingungen für Akkus:

• Akkus sollten bei Lagerung optimalerweise einen Ladestand von 40-80 % aufweisen.

• Akkus sollten regelmäßig (mind. alle zwei Monate) nachgeladen werden, um den Ladestand bei 40-80 % zu halten → Es wird empfohlen, die Akkus ca. 1 Stunde zu laden (→Laden des Akkus).

• Bei einer Lagerdauer von 1 Jahr sollte die Lagertemperatur den Bereich von -25°C bis +25°C nicht überschreiten.

• Bei einer Lagerdauer von 3 Monaten sollte die Lagertemperatur den Bereich von -20°C bis +45°C nicht überschreiten.

• Bei einer Lagerdauer von 1 Monat sollte die Lagertemperatur den Bereich von -10°C bis +60°C nicht überschreiten.

Hinweis

Alle technischen Daten des Akkus, die genauen Prüfbedingungen und Normen sind im „Datenblatt E-Kart-Akku“ ausführlich dargestellt. Dieses Datenblatt kann über den Hersteller oder autorisierten Händler angefordert werden.
