Übersicht

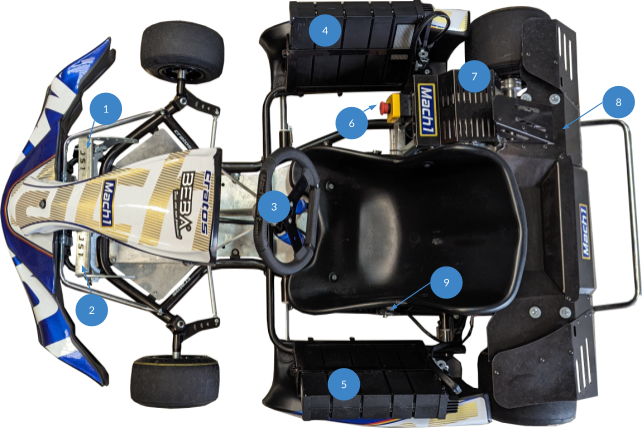

Gesamtansicht

1. Gaspedal mit Verstellung (→Gaspedal)

2. Bremspedal mit Verstellung (→Bremspedal)

3. Multifunktionsdisplay (→Multifunktionsdisplay)

4. Akkuhalter mit Fahrakku rechts und links (→ Akkuhalter und Akku)

5. Status-LED am Lenkrad (→Status-LED)

6. Betriebsschalter und Not-Aus (→Betriebsschalter und Not-Aus)

7. Antriebseinheit mit Steuergerät und Gasregler

8. Hinterachsabdeckung, Zugang zu Ketten- und Zahnriemenantrieb und Bremsanlage (→Kettenantrieb) (→Zahnriemenantrieb) (→Bremsanlage)

9. Sitzverstellung (→Detailansicht Sitzverstellung)

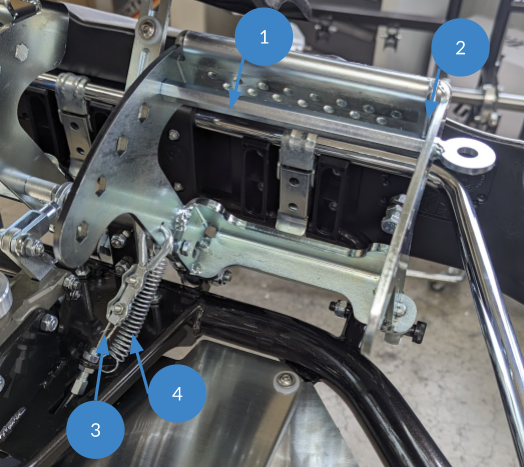

Detailansicht Gaspedal

1. Pedalverstellbolzen (→Funktion und Einstellung Pedale)

2. Sicherungssplint für Pedalbolzen (→Funktion und Einstellung Pedale)

3. Gaszug mit Kausche und doppelter Sicherung (→Gaszugwechsel)

4. Gaspedalrückholfeder (→Wartung und Inspektion)

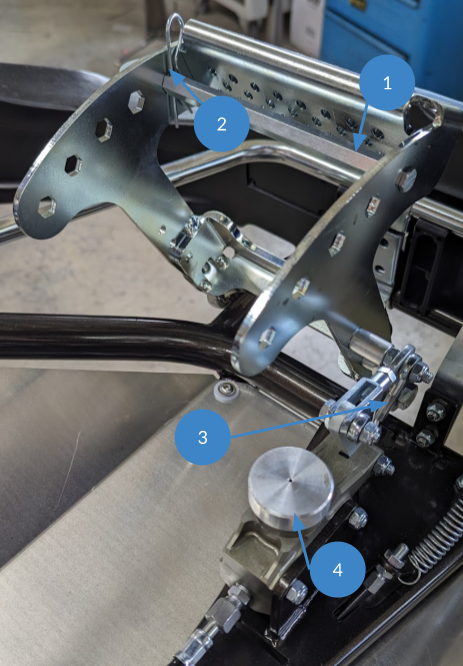

Detailansicht Bremspedal

1. Pedalverstellbolzen (→Funktion und Einstellung Pedale)

2. Sicherungssplint für Pedalbolzen (→Funktion und Einstellung Pedale)

3. Doppelte Sicherung Bremse (→Wartung und Inspektion)

4. Hauptbremszylinder (→Wartung und Inspektion)

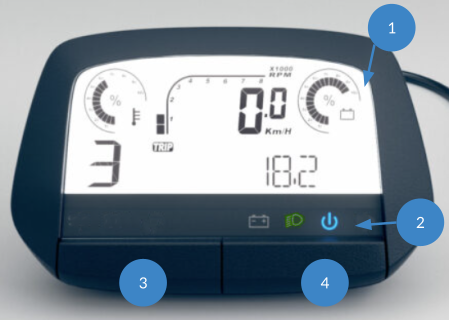

Detailansicht Multifunktionsdisplay (Option)

1. LC-Display zur Anzeige von Betriebsdaten

2. Status-Leds zur Anzeige von Betriebszustand und niedriger Akkukapazität

3. linker Knopf (RESET)

4. rechter Knopf (MENÜWECHSEL)

(→Multifunktionsdisplay), (→Smartphone-App)

Detailansicht Status-LED (Option)

1. Status-LED leuchtet rot, wenn Kart eingeschaltet ist (→Inbetriebnahme und Fahren), (→Status-LED)

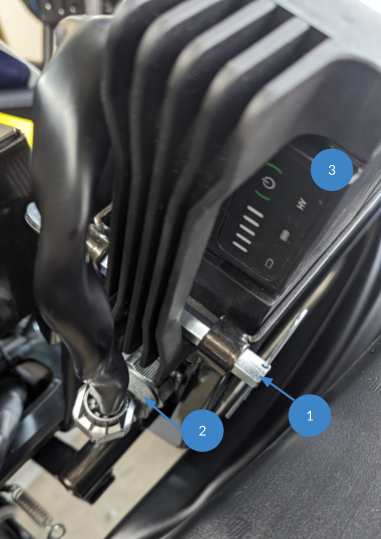

Detailansicht Akkuhalter und Akku

1. Akku-Haltebolzen mit Sicherungssplint

2. Akku-Verbindungsstecker

3. Display mit Taster am Akku (→Akku)

(→Inbetriebnahme und Fahren), (→Akkuwechsel) und (→Wartung und Inspektion)

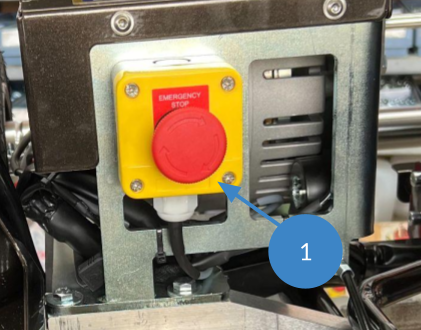

Detailansicht Betriebsschalter und Not-Aus

1. Betriebsschalter und Not-Aus

   • Schalter eingedrückt → Kart ist ausgeschaltet

   • Schalter 30° im Uhrzeigersinn drehen → Schalter springt raus, Kart ist eingeschaltet

(→Inbetriebnahme und Fahren)

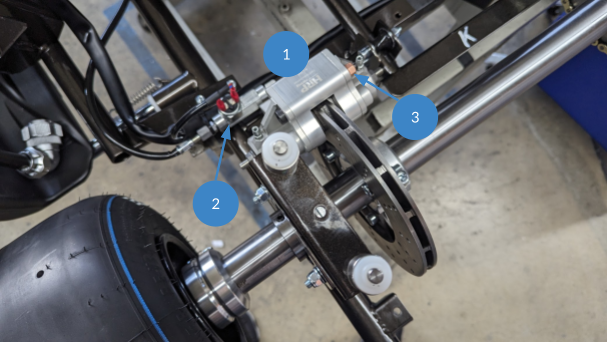

Detailansicht Bremsanlage und Bremsdrucksensor

1. Bremsanlage (→Wartung und Inspektion)

2. Bremsdrucksensor

3. Sicherungsmutter Bremsbelagwechsel (→Wartung und Inspektion)

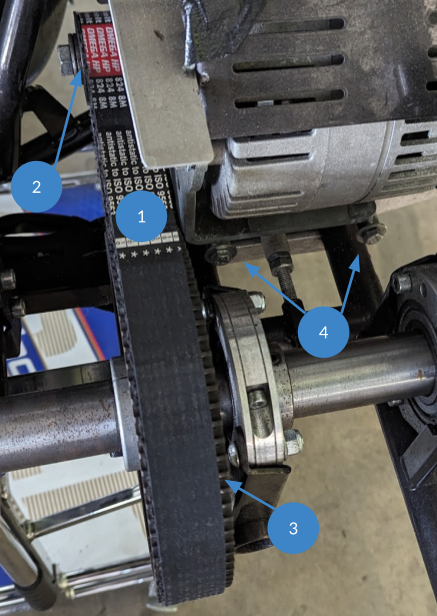

Detailansicht Antriebsstrang Zahnriemen

1. Zahnriemen

2. Motorritzel Z=18

3. Zahnriemenrad Z=80

4. Einstell- und Spannschrauben

(→Wartung und Inspektion)

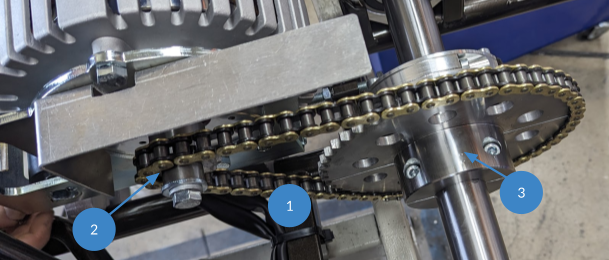

Detailansicht Antriebsstrang Kette

1. Kette mit Kettenschloss

2. Motorritzel Z=11

3. geteiltes Kettenrad Z=50

(→Wartung und Inspektion)

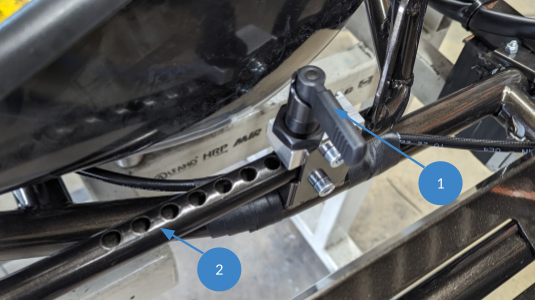

Detailansicht Sitzverstellung

1. Rastriegel Sitzverstellung

2. Rastrohr mit Verstellpositionen

(→Funktion und Einstellung Pedale), (→Inbetriebnahme und Fahren)
