Multifunktions-Display und Status-LED¶
Generelles und Montage¶
Warnung
Der Fahrer darf sich durch die Anzeigen nicht vom sicheren Befahren des Parcours ablenken lassen. Einstellungen dürfen nur im Stillstand durchgeführt werden.
Es ist aus technischen Gründen (Kabelbaum) nicht möglich, das Display und die Status-LED gleichzeitig zu verwenden. Beide werden am Lenkrad montiert und die benötigten Schrauben sind im Lieferumfang enthalten. Das Kabel wird zum 4-poligen Multifunktionsanschluss am Motor geführt. Achten Sie darauf, dass das Kabel die Bewegungsfreiheit des Lenkrads nicht einschränkt und in keiner Stellung unter Zug steht. Außerdem muss das Kabel sicher am Rahmen befestigt werden, damit es nicht auf die Fahrbahn oder an beweglichen Teilen streift.

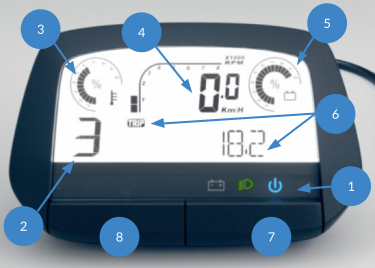

Informationen auf dem Multifunktionsdisplay¶
LED-Statusanzeigen (1): Die blaue LED („Power“) und die grüne LED („Licht“) leuchten, wenn das Steuergerät durch den Betriebs- und Not-Aus-Schalter aktiviert wurde. Die Fahrakkus müssen eingebaut und angeschlossen sein (→Akkuwechsel). Zur Funktionskontrolle leuchtet die Batterie-LED („rot“) kurzzeitig auf und erlischt nach ca. 2 Sekunden. Sinkt die Batterie im Fahrbetrieb unter die zulässige Kapazität, leuchtet die Batterieanzeige dauerhaft rot. In diesem Fall sollte schnellstmöglich die Boxengasse angesteuert werden, um ein Stehenbleiben des Fahrzeugs zu verhindern. Der Batteriestatus wird auch auf der Balkenanzeige (5) angezeigt.
Aktueller Fahrmodus (2): Der Fahrmodus wird als Zahl angezeigt. Nach dem Einschalten zeigt ein „-“ (Minus), dass das Kart noch nicht im Fahrmodus ist (→Inbetriebnahme und Fahren). Nach dem Aktivieren des Fahrmodus wird der eingestellte Modus von „1“ bis „4“ angezeigt.
Motortemperaturanzeige (3): Die Balkengrafik zeigt die Motortemperatur zur Information an.
Geschwindigkeitsanzeige (4): Zeigt die aktuelle Geschwindigkeit digital an.
Weitere Anzeigen (6): Zeigt verschiedene Werte an, die teilweise durch langen Druck auf die RESET-Taste (8) zurückgesetzt werden können.
Die Anzeige wechselt bei Druck auf die MENÜTASTE (7) in folgender Reihenfolge:
TRIP → gefahrene Kilometer seit Drücken der RESETTASTE (8)
ODO → gesamte gefahrene Kilometer
MAX SPD → Höchstgeschwindigkeit seit Drücken der RESETTASTE (8)
RT → gesamte Fahrzeit in Tage : Stunden : Minuten
TT → Fahrzeit Tage : Stunden : Minuten seit Drücken der RESETTASTE (8)
[BAT] → Batteriespannung in V
[TEMP] → Motortemperatur in °C
AVG → Durchschnittsgeschwindigkeit seit Drücken der RESETTASTE (8)
Die Balkengrafik seitlich und über der Geschwindigkeitsanzeige hat keine Aussage.
Funktion der Status-LED¶

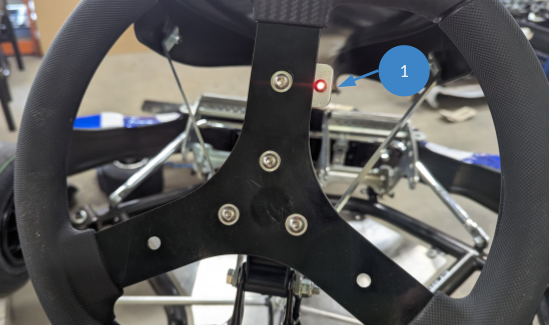

Status-LED mit Halterung
LED leuchtet rot → das Kart ist eingeschaltet
LED ist aus → das Kart ist ausgeschaltet
