Funkabschaltung

Generelles und Montage

Warnung

sym-achtung Die Funktion, der Batteriestand und die ausreichende Reichweite der Funkabschaltung müssen vor jedem Einsatz geprüft werden. Das Antennenkabel befindet sich im Gehäuse und darf nicht gekürzt werden.

Hinweis

sym-info Sender und Empfänger benötigen separate Batterien. Es werden 8 Stück UM3 (AA) Batterien benötigt. Führen Sie stets ausreichend Ersatzbatterien mit.

_images/funkabschaltung.png

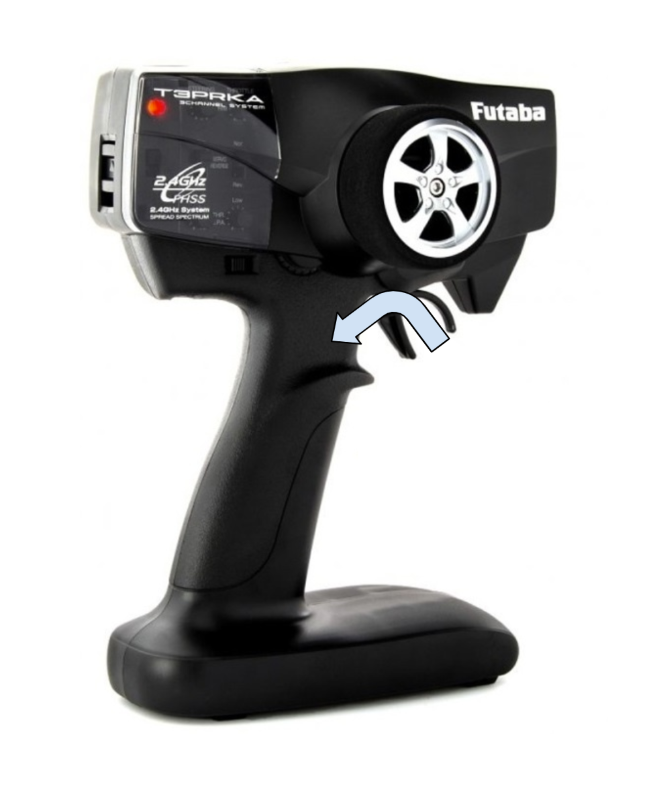

  1. Fernbedienung / Handsender der Funkabschaltung

_images/fas-montage1.png

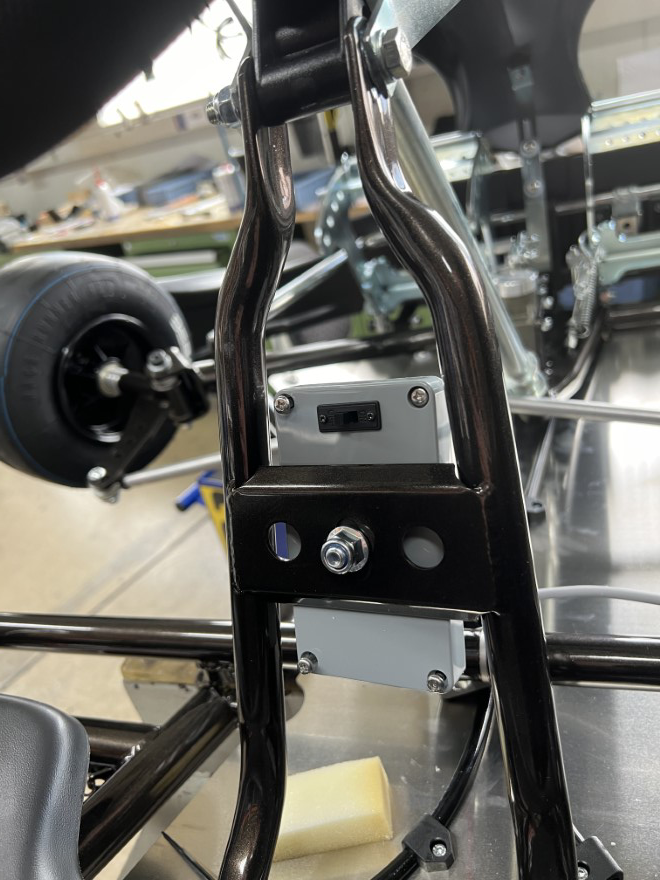

  1. Empfänger der Funkabschaltung mit Ein-/Aus-Schalter

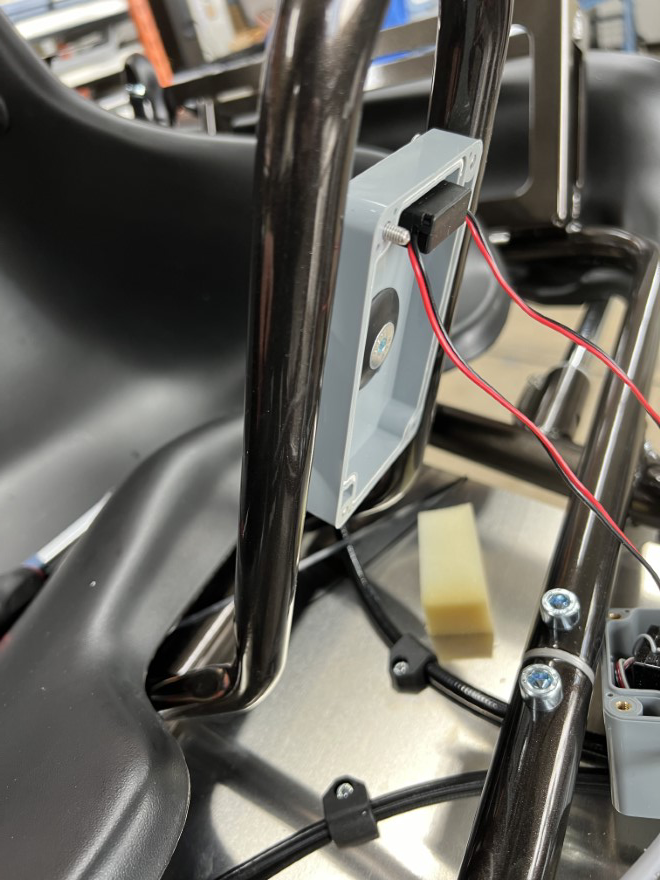

_images/fas-montage2.png

  1. Montage und Wechsel der Batterien am Empfänger

_images/fas-montage3.png

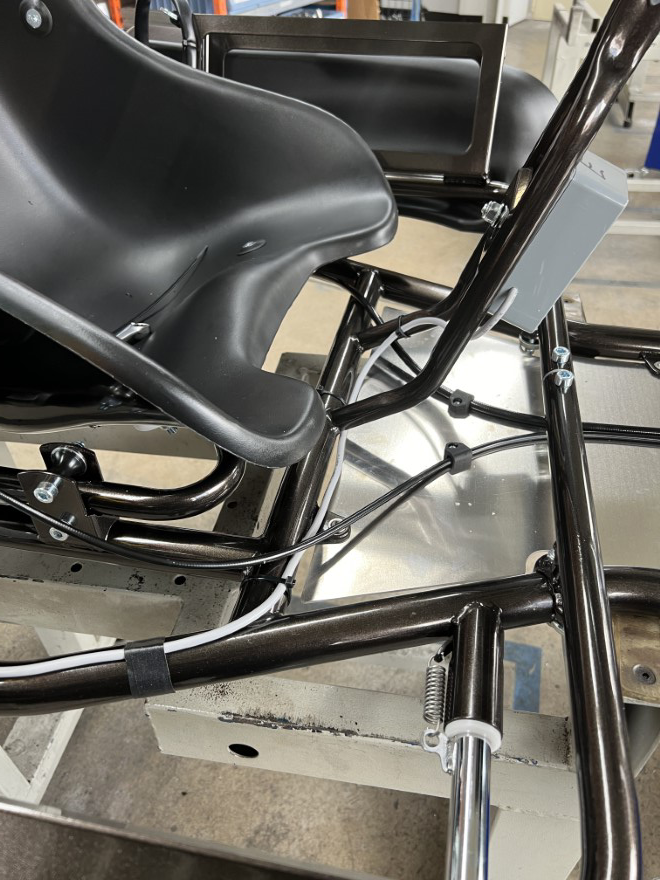

  1. Korrektes Verlegen des Kabels zum Motor

_images/fas-montage4.png

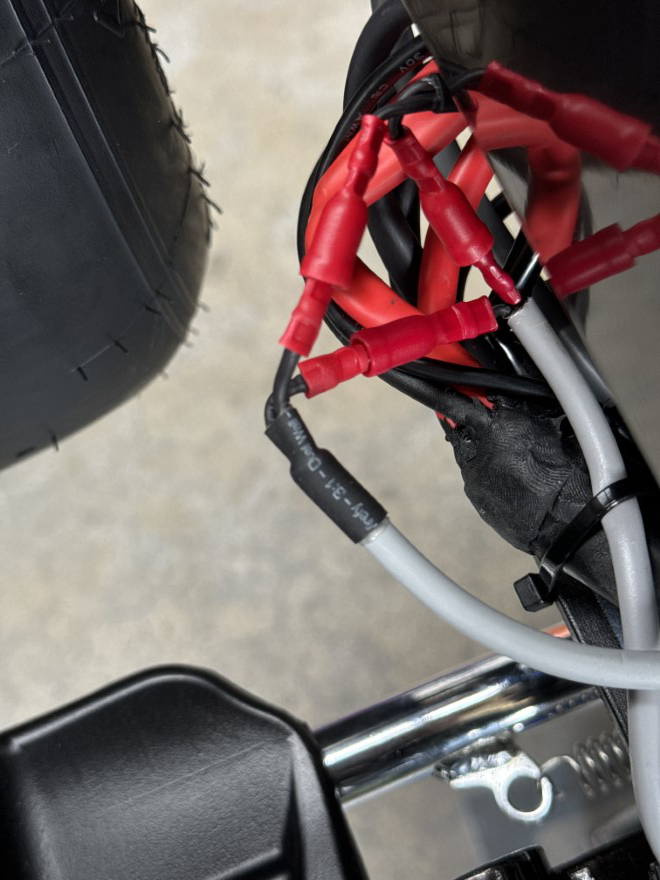

  1. Anschluss an der Motoreinheit

Montieren Sie die Funkabschaltung wie auf den Bildern gezeigt am Kart (1) (2). Verlegen Sie die Kabel so, dass sie beim Ein- und Aussteigen nicht beschädigt werden (3). Die roten Steckverbinder werden „in Reihe“ mit dem Notausschalter eingesteckt. Trennen Sie einen (beliebigen) roten Rundstecker des Kabels zum Not-Aus-Schalter (Achtung: nur am Stecker ziehen, nie am Kabel!) und verbinden Sie die beiden offenen Enden mit den Steckern der Funkabschaltung (4).

Zum Wechseln der Batterien am Empfänger öffnen Sie die vier Kreuzschlitzschrauben (2) im Deckel und klappen das Gehäuse nach hinten weg (3). Halten Sie das Gehäuse fest, um Schäden durch Herunterfallen zu vermeiden. Wechseln Sie die Batterien (4 Stück UM3 (AA)) und verschließen Sie das Gehäuse wieder mit den Kreuzschlitzschrauben.

Ein- und Auschalten der Funkabschaltung

Vorsicht

sym-achtung Machen Sie sich vor dem Einschalten der Funkabschaltung mit der Funktionsweise des Karts vertraut. Siehe auch (→Inbetriebnahme und Fahren)

Einschalten

  1. Prüfen Sie, dass das Kart mit dem Betriebsschalter ausgeschaltet ist (→Detailansicht Betriebsschalter und Not-Aus).

  2. Schalten Sie die Fernbedienung / Handsender ein (1). Die Kontrolleuchte am Handsender muss rot leuchten.

  3. Schalten Sie den Empfänger am Schiebeschalter „ON“ (2) ein.

  4. Betätigen Sie den Fingerschalter an der Fernbedienung. Sie hören Servogeräusche im Gehäuse des Empfängers.

  5. Prüfen Sie die Funktion („Servogeräusche“) bei maximalem Abstand zum Kart. Dazu sind zwei Personen notwendig.

Ausschalten

  1. Prüfen Sie, dass das Kart mit dem Betriebsschalter ausgeschaltet ist (→Detailansicht Betriebsschalter und Not-Aus).

  2. Schalten Sie den Empfänger am Schiebeschalter „OFF“ (2) aus.

  3. Schalten Sie die Fernbedienung / Handsender aus (1). Die Kontrolleuchte am Handsender erlischt.

Hinweis

sym-info Achten Sie immer darauf, dass Sender und Empfänger nach dem Training ausgeschaltet sind, da die „Lebensdauer“ der Batterien nur wenige Stunden beträgt. Bitte ausreichend Ersatzbatterien mitführen.

Achtung

sym-achtung Bei längerem Nichtgebrauch die Batterien aus Senden und Empfänger entnehmen, um ein „Auslaufen“ der Batterien zu vermeiden.

Funktionsweise

  • Kurzer Druck (<2 Sekunden) mit dem Fingertaster

    • Das Kart stoppt und wird aktiv gebremst.

    • Der Fahrer kann das Kart nicht mehr aktivieren, bis der Betriebsschalter auf „Aus“ und wieder „An“ gestellt wird (→Detailansicht Betriebsschalter und Not-Aus).

    • Alternativ kann das Kart durch einen langen Fingerdruck (>3 Sekunden) wieder eingeschaltet werden.

  • Druck und Halten (>3 Sekunden) des Fingertasters

    • Das Kart stoppt und wird aktiv gebremst.

    • Der Fahrer kann das Kart nicht aktivieren, solange der Fingertaster gedrückt ist.

    • Nach dem Loslassen des Fingertasters kann das Kart durch Drücken der Bremse wieder aktiviert werden (→Starten des Karts).

  • Kurzer Druck (<2 Sekunden) und anschließend langer Druck (>3 Sekunden) des Fingertasters

    • Durch den kurzen Druck wird das Kart gestoppt, wie oben beschrieben.

    • Das Kart kann durch einen langen Druck wieder eingeschaltet werden, sodass der Fahrer das Kart durch Drücken des Bremspedals wieder reaktivieren kann.
